Membranventile SDV

Ausgekleidete Membranventile zum Absperren und Drosseln, Regeln von korrosiven, abrasiven Flüssigkeiten und gasförmigen Medien. Dank des totraumfreien, selbstentleerenden Designs eignet sich das Membranventil auch hervorragend für hochreine Anwendungen.

Hauptmerkmale

• Strömungsgünstiges Ventilgehäuse aus    Stahlguss
• Totraumfreie Konstruktion
• Einbau in allen Stellungen (Selbstentleerung)
• Hubbegrenzung zum Schutz der Membrane
• Integrierte Stellungsanzeige
• Einfache Wartung auch im eingebauten Zustand

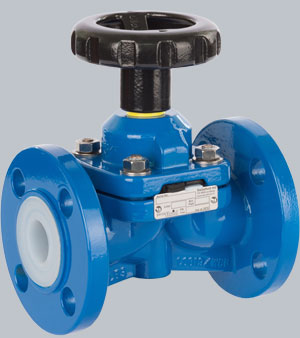

  membranventile sdv


Technische Daten

Ausführung DIN / ISO ANSI
Nennweiten DN15 – DN200 ½" – 8"
Flansche

EN 1092-1 B1
PN10/16
ASME B16.5 RF
ANSI 150lbs
Baulänge EN 558-1 Reihe 1 MSS SP-88
Gehäuse Stahlguss 1.0619 ASTM A216 WCB
Auskleidung PFA, PFA-AS (leitfähig)
Membrane PTFE-T/EPDM, PTFE-AS (leitfähig)
Betriebsbedingungen (werkstoffabhängig)
Betriebsdruck 1 mbar bis 16 bar
Temperatur -30°C bis +150°C


Optionen

Gehäuse Edelstahlguss 1.4408 AISI 316 CF-8M
Auskleidung PVDF, ETFE, PP
Membrane EPDM/FPM
Besonderes Anbau Stellungsmelder, abschliessbar

Detaillierte Spezifikation/Optionen gem. Datenblatt.


swissfluid ag swissfluid ag

Downloads

pdf Datenblatt
pdf TA-Luft
pdf CE-Konformitätserklärung
pdf Herstellererklärung DN25 PN16
