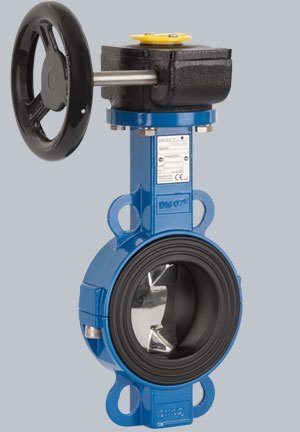

Absperrklappen SBE elastomerisch
Weichdichtende Absperrklappen, Wafer oder Lug, zum Absperren, Drosseln und Regeln von flüssigen, pulverförmigen oder gasförmigen Prozessmedien.
Hauptmerkmale
• Anwendungsspezifische, hochwertige Werkstoffkombinationen
• 1-teilige Scheibe/Welle, ausblassicher
• Strömungsgünstige Klappenscheibe für hohe Durchflusswerte
• Definierte Sollbruchstelle ausserhalb der Armatur
• Hysteresefreie Regelcharakteristik
• Einfacher Einbau und Wartung, 2-teiliges Gehäuse
• ISO-Montageflansch für Direktaufbau bei Automatisierung |
|
 |
Technische Daten
| Ausführung |
DIN / ISO |
ANSI |
| Nennweiten |
DN40 – DN800 |
1½" – 32" |
Flansche
|
EN 1092-1 B1
PN10/16 |
ASME B16.5 RF
ANSI 150lbs |
| Baulänge |
EN 558-1 Reihe 20 |
ASME B16.10 |
| Gehäuse |
Stahlguss 1.0619 |
ASTM A216 WCB |
| Ringbalg |
EPDM, FPM, NBR |
| Klappenscheibe |
1.4462 Duplex massiv, PFA, PFA-AS-ummantelt (leitfähig) |
| Betriebsbedingungen |
(werkstoffabhängig) |
| Betriebsdruck |
bis 16 bar |
| Temperatur |
-40°C bis +200°C |
Optionen
| Gehäuse |
Edelstahlguss 1.4408 |
AISI 316 CF-8M |
| Ringbalg |
SBR, VMQ, CXN, EPDM weiss |
| Klappenscheibe |
ETFE, PP, PVDF, Edelstahl hochglanzpoliert, Titan Grade 2, Hastelloy C |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
