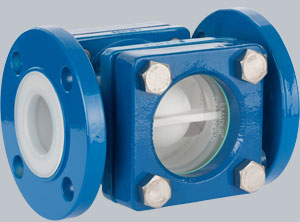

Kugelrückschlagventile SBC
Ausgekleidete Kugelrückschlagventile für die sichere Rückflussverhinderung einer strömenden Flüssigkeit vor Pumpen, als Überlaufsicherung in Flüssigkeiten und Gasen sowie in Verbindung mit Sicherheitsventilen in Abluft-Rückstausystemen.
Hauptmerkmale
• Einbau in horizontaler oder vertikaler Position
• Grosse Sicherheitschauglasplatten
• Voll- oder Hohlkugeln
• 4-fach-Führung der Kugel
• Für Flüssigkeiten, Gase und Dämpfe
• Volle Dichtheit bei geringem Differenzdruck |
|
 |
Technische Daten
| Ausführung |
DIN / ISO |
ANSI |
| Nennweiten |
DN15 – DN150 |
½" – 6" |
Flansche
|
EN 1092-1 B1
PN16 |
ASME B16.5 RF
ANSI 150lbs |
| Baulänge |
EN 558-1 Reihe 1 |
ASME B16.10 |
| Gehäuse/Deckel |
Stahlguss 1.0619 |
ASTM A216 WCB |
| Auskleidung |
PFA, PFA-AS (leitfähig) |
| Vollkugel |
PTFE, PTFE-AS (leitfähig) |
| Glasplatten |
Borosilikat nach DIN 7080 |
| Kugelführung |
PTFE-R |
| Dichtungen aussen |
C-4400 asbest-frei |
| Betriebsbedingungen |
(werkstoffabhängig) |
| Betriebsdruck |
bis 10 bar |
| Temperatur |
-40°C bis +200°C |
Optionen
| Gehäuse/Deckel |
Edelstahlguss 1.4408 |
AISI 316 CF-8M |
| Gehäuse |
Edelstahlguss 1.4404 |
AISI 316L CF-3M |
| Vollkugel |
PTFE-T, PP, UHMWPE, PTFE-ummantelt |
| Hohlkugel |
PTFE, Titan Grade 2 |
| Abschlussdeckel |
Edelstahl mit PTFE anstelle der Glasplatten |
| Glasschutz |
FEP für HF Einsatz |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
