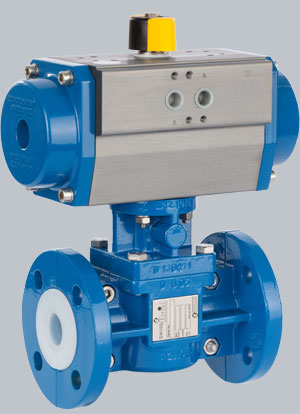

Zylinderhähne SCP
Ausgekleidete Kugelhähne mit vollem Durchgang zum Absperren und Drosseln von korrosiven, abrasiven Flüssigkeiten und gasförmigen Medien.
Hauptmerkmale
• 2-teiliges Gehäuse aus Stahlguss, Top-Entry
• Dynamische, wartungsfreie Wellendichtung nach TA-Luft
• Totraumfreies Design, niedriges Drehmoment, voller Durchgang
• 1-teilige Zylinder/Welle, ausblassicher, SS-Duplex
• Definierte Sollbruchstelle ausserhalb der Armatur
• Zylinderoptionen V-Port, mit Entlastungsbohrung
• Einfache Wartung vor Ort bei schwierigen Einsatzbedingungen
• ISO-Montageflansch für Direktaufbau bei Automatisierung |
|
 |
Technische Daten
| Ausführung |
DIN / ISO |
ANSI |
Nennweiten
|
DN15 – DN100
voller Durchgang
|
½" – 2"
voller Durchgang
3" – 6"
reduzierter Durchgang |
Flansche
|
EN 1092-1 B1
PN16 |
ASME B16.5 RF
ANSI 150lbs |
| Baulänge |
EN 558-1 Reihe 1 |
ASME B16.10 |
| Gehäuse |
Stahlguss 1.0619 |
ASTM A216 WCB
|
| Auskleidung |
PFA, PFA-AS (leitfähig) |
| Zylinder |
PFA, PFA-AS-ummantelt (leitfähig) |
| Betriebsbedingungen |
(werkstoffabhängig) |
| Betriebsdruck |
bis 16 bar |
| Temperatur |
-40°C bis +200°C |
Optionen
| Gehäuse |
Edelstahlguss 1.4408 |
AISI 316 CF-8M |
| Zylinder |
PVDF, ETFE, SS Duplex massiv, Titan Grade 2, Hastelloy C, V-Port |
| Handhebel |
Sicherheitsschloss |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
