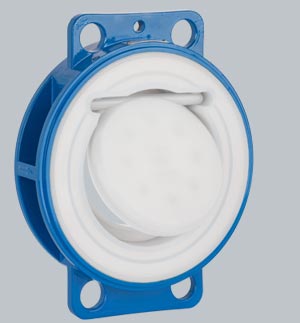

Rückschlagklappen SSC
Ausgekleidete Rückschlagklappen für die sichere Rückflussverhinderung einer strömenden Flüssigkeit vor Pumpen, bei längeren Rohrleitungsführungen, als Überlaufsicherung in Flüssigkeiten und Gasen sowie in Verbindung mit Sicherheitsventilen in Abluft-Rückstausystemen.
Hauptmerkmale
• Gehäuse Wafer, 2- und 3-teilig, DIN/ANSI kombiniert
• Zentrieraugen für sicheren Einbau der Armatur
• Klappenscheibe frei schwingend im Gehäuse
• Klappenscheibe gesichert gegen Herausfallen
• Horizontaler oder vertikaler Einbau
• Sicherer Abschluss auch bei geringem Systemdruck |
|
 |
Technische Daten
| Ausführung |
DIN / ISO |
ANSI |
| Nennweiten |
DN40 – DN600 |
1½" – 24" |
Flansche
|
EN 1092-1 B1
PN10/16 |
ASME B16.5 RF
ANSI 150lbs |
| Baulänge |
EN 558-1 Reihe 20 |
ASME B16.10 |
| Gehäuse |
Stahlguss 1.0619 |
ASTM A216 WCB |
| Auskleidung |
PFA, PFA-AS (leitfähig) |
| Klappenscheibe |
PFA, PFA-AS-ummantelt (leitfähig) |
| Betriebsbedingungen |
(werkstoffabhängig) |
| Betriebsdruck |
bis 10 bar |
| Temperatur |
-40°C bis +200°C |
Optionen
| Gehäuse |
Edelstahlguss 1.4408 |
AISI 316 CF-8M |
| Klappenscheibe |
SS316L, Titan Grade 2, Hastelloy C |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
