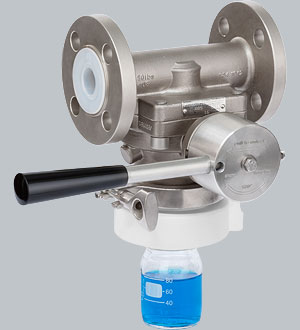

Probenahmekugelhähne SSB
Probenahmekugelhähne mit vollem Durchgang für die sichere, repräsentative Probenahme von korrosiven Flüssigkeiten, feststoffhaltigen Medien aus Rohrleitungen oder Entnahmen direkt aus Behältern – ohne Prozessunterbrechung, ohne Vorlauf.
Hauptmerkmale
• Gehäuse ausgekleidet oder komplett in Edelstahl
• Einfache, sichere Handhabung, drucklose Probenahme
• Einbau in horizontaler oder vertikaler Position
• Definiertes Probenahmevolumen
• Entnahme von Kleinstmengen
• Voller Durchgang, molchbar
• Probenentnahme aus Vakuumsystemen
• Unterbrechung des Systemdrucks mittels Druckschleuse
• Einfache Automatisierung mit Zeitsteuerung
• Probenahmeeinheit für Anbau an Behälter |
|
 |
Technische Daten
| Ausführung |
DIN / ISO |
ANSI |
Nennweiten
|
DN15 – DN150 |
½" – 6" |
Flansche
|
EN 1092-1 B1
PN16 |
ASME B16.5 RF
ANSI 150 lbs |
| Baulänge |
EN 558-1 Reihe 20 |
ASME B16.10 |
| Gehäuse |
Edelstahlguss 1.4408 |
AISI 316 CF-8M |
| Auskleidung |
PFA, PFA-AS (leitfähig) |
| Kugel / Kugelspitze |
ETFE/PFA, PFA-AS/PTFE-AS (leitfähig) SS316/PTEE |
| Betriebsbedingungen |
(werkstoffabhängig) |
| Betriebsdruck |
1 mbar bis 16 bar |
| Temperatur |
-40°C bis +150°C (ausgekleidet), 200°C (unausgekleidet) |
Optionen
| Gehäuse |
Anschweissenden, Clamp-Anschluss |
| Kugel / Liner |
PFA/PTFE, Edelstahl 1.4404, Hastelloy C, Titan Grade 2 |
| Flansche |
PN40, ANSI 300lbs, JIS 10K, mit Nut nach DIN 2512 Form N |
Anbau
|
Spülanschlus
Schloss
Blockflansch nach Kundenwunsch für Behälter
Schutzschrank Edelstahl mit Sichtfenster ESG Floatglas
Nadeladapter in Edelstahl oder Hastelloy C
Metallschutzkorb Edelstahl mit gefedertem PP-Teller
Flaschenständer mit PP-Teller, stufenlos verstellbar
Aktivkohlefilter
Pneumatischer Drehantrieb für automatisierte Probenahme |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
