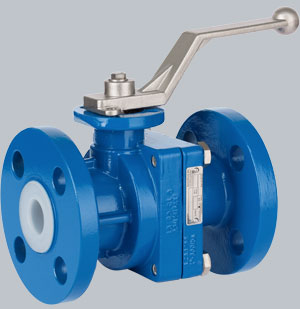

Kugelhähne SBV Class 300 lbs
Ausgekleidete Kugelhähne mit vollem Durchgang zum Absperren und Regeln von korrosiven, diffundierenden Flüssigkeiten und gasförmigen Medien.
Hauptmerkmale
• 2-teiliges Gehäuse aus Stahlguss, metallisch aufliegend
• Auskleidung mit Gehäuse formschlüssig verankert
• Dynamische, wartungsfreie Wellendichtung nach TA-Luft
• 1-teilige Kugel/Welle, ausblassicher, SS Duplex
• Definierte Sollbruchstelle ausserhalb der Armatur
• Kugeloptionen V-Port & C-Port, mit Entlastungsbohrung
• ISO-Montageflansch für Direktaufbau bei Automatisierung |
|
 |
Technische Daten
| Ausführung |
ANSI |
|
Nennweiten
|
1" – 3"
voller Durchgang |
|
Flansche
|
ASME B16.5 RF
ANSI 300lbs |
|
| Baulänge |
ASME B16.10 |
|
| Gehäuse |
ASTM A216 WCB |
|
| Auskleidung |
PFA, PFA-AS (leitfähig) |
| Kugel |
PFA, PFA-AS-ummantelt (leitfähig) |
| Betriebsbedingungen |
(werkstoffabhängig) |
| Betriebsdruck |
bis 50 bar |
| Temperatur |
-40°C bis +200°C |
Optionen
| Gehäuse |
Edelstahlguss 1.4408 |
AISI 316 CF-8M |
| Auskleidung |
ETFE |
Kugel
|
PVDF, ETFE, SS Duplex massiv, Titan Grade 2, Hastelloy C,
V-Port, C-Port |
| Handhebel |
Sicherheitsschloss |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
