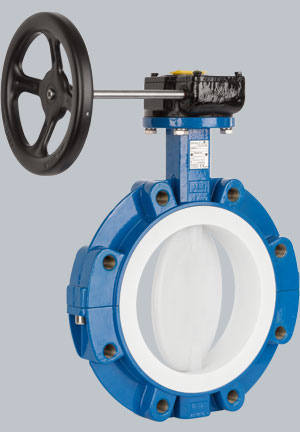

Absperrklappen SBP plastomerisch

Ausgekleidete Absperrklappen – Wafer oder Lug – zum Absperren, Drosseln und Regeln von korrosiven Flüssigkeiten sowie pulver- und gasförmiger Medien.

Hauptmerkmale

• Grosse Auswahl an hochwertigen Werkstoffen
• Dynamische, wartungsfreie Wellenabdichtung    nach TA-Luft
• Strömungsgünstige Klappenscheibe für hohe    Durchflusswerte
• Mechanische Verankerung der Ummantelung
• 1-teilige Scheibe/Welle, ausblassicher
• Definierte Sollbruchstelle ausserhalb der Armatur
• Auskleidung mit breiten, gekammerten    Dichtleisten
• Hysteresefreie Regelcharakteristik
• ISO-Montageflansch für Direktaufbau bei    Automatisierung
  absperrklappen sbp


Technische Daten

Ausführung DIN / ISO ANSI
Nennweiten DN25 – DN1000 1" – 42"
Flansche

EN 1092-1 B1
PN10/16
ASME B16.5 RF
ANSI 150lbs
Baulänge EN 558-1 Reihe 20 ASME B16.10
Gehäuse Stahlguss 1.0619 ASTM A216 WCB
Auskleidung PTFE, PTFE-AS (leitfähig)
Klappenscheibe PFA, PFA-AS-ummantelt (leitfähig)
Elastomer-Einlage VMQ
Betriebsbedingungen (werkstoffabhängig)
Betriebsdruck bis 16 bar
Temperatur -40°C bis +230°C


Optionen

Gehäuse Edelstahlguss 1.4408 AISI 316 CF-8M
  Edelstahlguss 1.4404 AISI 316L
Auskleidung
PTFE-T, UHMWPE, PVDF
Klappenscheibe

PVDF, ETFE, PP, 1.4462 Duplex massiv, Edelstahl hochglanzpoliert, Titan Grade 2, Hastelloy C, Zirkonium, Tantal
Backing
FPM, EPDM

Detaillierte Spezifikation/Optionen gem. Datenblatt.


swissfluid ag swissfluid ag

Downloads

pdf Datenblatt
pdf TA-Luft
pdf CE-Konformitätserklärung
pdf Herstellererklärung DN25 PN16
