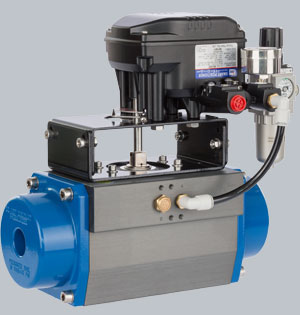

Pneumatische 90°-Drehantriebe SPA-R
Pneumatische 90°-Drehantriebe SPA-R für den einfachen, modularen Aufbau auf Prozessarmaturen wie Absperrklappen, Zylinderhähne, Kugelhähne oder als Steuerelement z.B. bei automatisierten Reaktor-Probenahmesystemen.
Hauptmerkmale
• Robuste Ritzel/Zahnstangen-Konstruktion
• Für trockene oder geschmierte, gefilterte Druckluft
• Werksschmierung garantiert 1'000'000 Zyklen
• Äussere Schutzbeschichtung mit hohem Korrosionswiderstand
• Mehrere Lochkreise nach ISO 5211/DIN 3337 zum direkten Anbau
• NAMUR Schnittstelle VDI/VDE 3845 zum Aufbau von Zubehör
• Flexible Anordnung der vorgefassten Federeinheiten
• Optische Stellungsanzeige |
|
 |
Technische Daten
| Ausführung |
doppeltwirkend DA |
einfachwirkend FC/FO |
| Grössen |
TR 50 – TR 420 |
| Steuerluft |
gefilterte Druckluft (trocken od. geölt) |
| Steuerdruck |
Minimaldruck 1 bar / Maximaldruck 8 bar |
Drehmoment
|
doppeltwirkend
einfachwirkend |
20 Nm bis zu 10'025 Nm (bei 6 bar)
12 Nm bis 5'980 Nm (bei 6 bar) |
| Drehwinkel |
90° |
| Endanschlag |
±5° |
| Schmierung |
Dauerschmierung (für min. 1 Mio Zyklen) |
| Temperatur |
-20°C bis +80°C |
| Gehäuse |
Aluminiumguss, hartanodisiert |
Optionen
| Gehäuse |
Edelstahl SS316 poliert |
Zubehör
|
Magnetventile, Endschalterboxen, P/P-Stellungsregler und
E/P-Stellungsregler, Handnotbetätigung, Schalldämpfer, Abluftdrosseln |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
