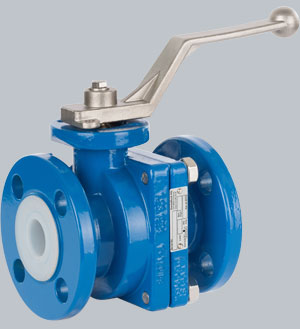

Kugelhähne SBV
Ausgekleidete Kugelhähne mit vollem Durchgang zum Absperren und Regeln von korrosiven, diffundierenden Flüssigkeiten und gasförmigen Medien.
Hauptmerkmale
• 2-teiliges Gehäuse aus Stahlguss, metallisch aufliegend
• Auskleidung mit Gehäuse formschlüssig verankert
• Dynamische, wartungsfreie Wellendichtung nach TA-Luft
• 1-teilige Kugel/Welle, ausblassicher, SS Duplex
• Definierte Sollbruchstelle ausserhalb der Armatur
• Gehäuseoptionen in PN40 sowie ANSI Class 300
• Kugeloptionen V-Port & C-Port, mit Entlastungsbohrung
• ISO-Montageflansch für Direktaufbau bei Automatisierung |
|
 |
Technische Daten
| Ausführung |
DIN / ISO |
ANSI |
Nennweiten
|
DN15 – DN150
voller Durchgang |
½" – 6"
voller Durchgang |
| |
DN150 – DN250
reduzierter Durchgang |
6" – 10"
reduzierter Durchgang |
Flansche
|
EN 1092-1 B1
PN16 / PN40 |
ASME B16.5 RF
ANSI 150lbs |
| Baulänge |
EN 558-1 Reihe 1 |
ASME B16.10 |
| Gehäuse |
Stahlguss 1.0619 |
ASTM A216 WCB |
| Auskleidung |
PFA, PFA-AS (leitfähig) |
| Kugel |
PFA, PFA-AS-ummantelt (leitfähig) |
| Betriebsbedingungen |
(werkstoffabhängig) |
| Betriebsdruck |
bis 16 bar |
| Temperatur |
-40°C bis +200°C |
Optionen
| Gehäuse |
Edelstahlguss 1.4408 |
AISI 316 CF-8M |
| Auskleidung |
ETFE |
Kugel
|
PVDF, ETFE, SS Duplex massiv, Titan Grade 2, Hastelloy C,
V-Port, C-Port |
| Handhebel |
Sicherheitsschloss |
Detaillierte Spezifikation/Optionen gem. Datenblatt.
|
|
