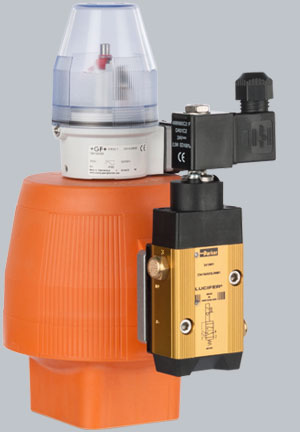

Pneumatische Hubantriebe SPA-L
Pneumatische Hubantriebe in Kompaktbauweise für eine sichere Betätigung von Membranventilen und Probenehmern. Geliefert als Einheit mit dem Ventil und der Möglichkeit zum einfachen Anbau von Steuerelementen. Form- und korrosionsbeständiges PP Gehäuse.
Hauptmerkmale
• Formbeständiges Polypropylen-Gehäuse
• Für trockene oder geschmierte, gefilterte Druckluft
• Hohe Korrosionsbeständigkeit
• Kompakter Aufbau an Membranventile oder Probenahmeventile
• Überwachungsanschluss an Edelstahlkonsole
• Einfacher Anbau von Steuerelementen
• Optische Stellungsanzeige |
|
 |
Technische Daten
| Ausführung |
doppeltwirkend DA |
einfachwirkend FC/FO |
| Steuerluft |
gefilterte Druckluft (neutrale, nicht aggressive Gase, max. 40°C) |
Steuerdruck
|
4 bar - max. 5 bar bei DA / FO Ausführung
4 bar - max. 7 bar bei FC Ausführung |
| Anschluss |
NAMUR Schnittstelle VDI/VDE 3845 (teilw. mit Anschlussplatte) |
| Stellkraft |
1770 N bis zu 27570 N (bei 5 bar) |
| Temperatur |
-10°C bis +80°C |
Optionen
Zubehör
|
Magnetventile, Endschalterboxen, P/P-Stellungsregler und
E/P-Stellungsregler, Hubbegrenzung min./max.,
Handnotbetätigung, Schalldämpfer, Abluftdrossel |
Gehäuse
|
Stahl mit 2-Komponenten-Epoxydharz beschichtet
(Bonnet Type) |
| Stellkraft |
1500 N bis zu 79'000 N (bei 6 bar) |
| Temperatur |
-40°C bis +80°C |
Detaillierte Spezifikation/Optionen auf Anfrage.
|
|
|
